Giàn Giáo Nêm

   Sử dụng Giàn giáo nêm hay giàn giáo vietform, dàn giáo hoa khế là xu thế và giải pháp tối ưu trong thi công lắp đặt giàn giáo xây dựng các công trình xây dựng hiện nay.

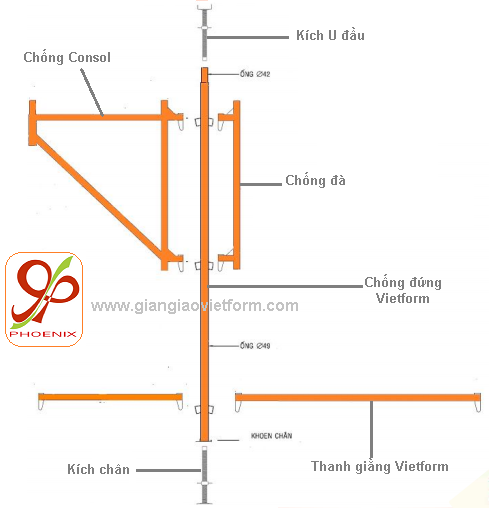

CẤU TẠO CỦA HỆ GIÀN GIÁO NÊM :

Hệ giàn giáo nêm lắp đặt được cấu thành từ các bộ phân (cây) riêng lẻ như sau:

- Cây chống đứng hệ giàn giáo nêm

- Thanh giằng ngang hệ giàn giáo nêm

- Chống đà hệ giàn giáo vietform

- Chống consol hệ giàn giáo nêm

- Cây chống tăng hệ giàn giáo nêm





ƯU ĐIỂM CỦA HỆ GIÀN GIÁO NÊM SO VỚI CÁC HỆ GIÁO KHÁC:

1. Giảm chi phí cho 1m2 chống sàn so với các sản phẩm khác.

2. Lắp dựng nhanh, an toàn , chính xác.

3. An toàn trong thi công đà biên.

4. Thi công không cần công nhân có tay nghề.

5. Dễ dàng kiểm soát số lượng chi tiết.

6. Tiết kiệm không gian lưu kho, chi khí vận chuyển.

7. Độ bền cao bởi được nhúng kẽm nóng, ống được lốc từ tôn cuộn nhập khẩu.

8. Kích cỡ chi tiết có thể thay đổi theo yêu cầu của chủ đầu tư.



Dàn giáo nêm\

QUI CÁCH CHI TIẾT HỆ GIÁO NÊM

  Giàn Giáo Nêm là hệ giàn giáo tổ hợp giữa các bộ phận câu thành như sau

1. Cây chống đứng được làm từ thép ống D49, chịu lực tốt

- Độ dày 2ly

- Kích thước: Để thuận tiện cho việc tổ hợp nhiều cao độ sàn khác nhau và sử dụng cho các qui cách sàn điển hình, hiên nay cây chống nên có các kích thước như sau:

+ Cây chống đứng D92x2mm, chiều cao 0.5m; 01 cụm nêm, có đầu

+ Cây chống đứng D92x2mm, chiều cao 1m; 01 cụm nêm, có đầu nối

+ Cây chống đứng D92x2mm, chiều cao 1.5m; 01 cụm nêm, có đầu nối

+ Cây chống đứng D92x2mm, chiều cao 2m; 02 cụm nêm, có đầu

+ Cây chống đứng D92x2mm, chiều cao 2.5m; 03 cụm nêm, có đầu

+ Cây chống đứng D92x2mm, chiều cao 3.0m; 03 cụm nêm, có đầu

2. Các thanh giằng ngang để liên kết các cây chống nêm với nhau

- Độ dày 1.8ly đến 2ly

- Qui cách về chiều dài giằng ngang qui định khoảng cách các cây chống đứng và quyết định khả năng tải trọng của hệ giàn giáo

+ Giằng ngang D42x2 - L=0.45m

+ Giằng ngang giáo nêm D42x2 - L=600mm

+ Giằng nêm ngang D42x2 - L=950m

+ Giằng ngang sơn dầu D42x2 - L=1200mm

+ Giằng ngang mạ kẽm D42 - L=1450mm

3. Cây chống đà dùng để chống hệ dầm đà giữa

4. Cây chống consol: chống vách tam giác



giàn giáo nêm

   Chất liệu: Hệ giáo nêm hiện nay được làm từ thép ống mạ kẽm, thép đen sơn tĩnh điện hoặc nhúng sơn dầu.

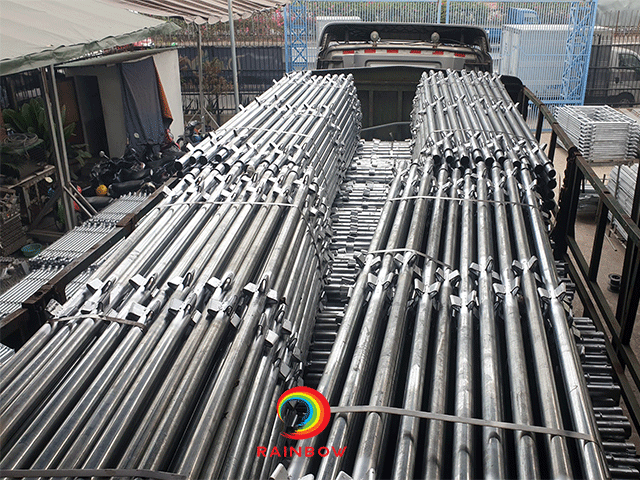

   Giàn Giáo Nêm Phoenix Sơn Tĩnh Điện Màu Xanh

giangiaonem

   Giàn Giáo Nêm Phoenix Mạ Kẽm Lắp Đặt Tại Công Trình

giàn giáo nêm chống

KIỂM ĐỊNH HỆ GIÁO NÊM PHOENIX

   Hệ giàn giáo nêm Phoenix sản xuất được kiểm tra chất lượng sản phẩm nghiêm ngặt và đặc biệt được kiểm định chất lượng bởi Trung Tâm Kiểm Định Chất Lượng 3 (Qutest 3) trước khi được lắp dựng tại các công trình xây dựng.

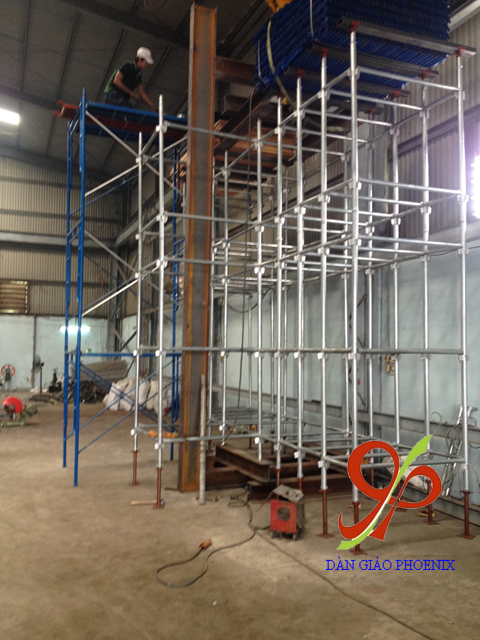

   Thử tải Giàn giáo nêm mạ kẽm Phoenix ở khấu độ 4.1m

Kiểm định dàn giáo nêm

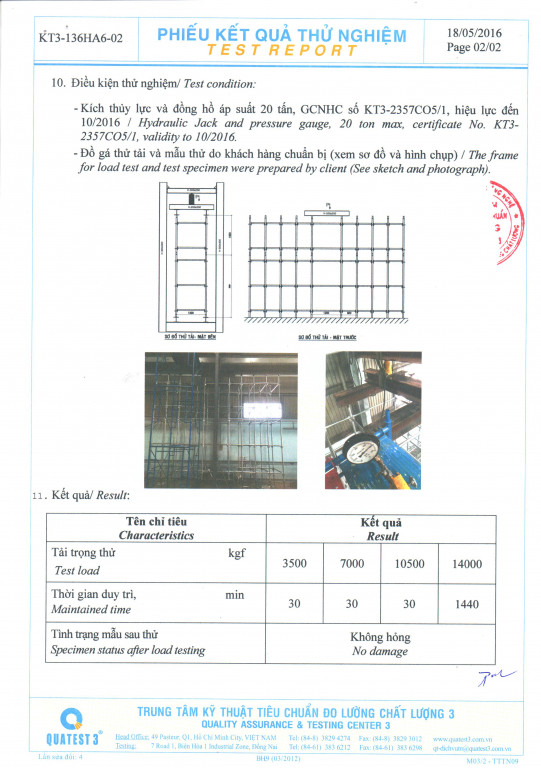

Kết quả kiểm định thử tại thực tế tại nhà máy sản xuất giàn giáo Phoenix của Quatest 3.



kiểm định giàn giáo nêm

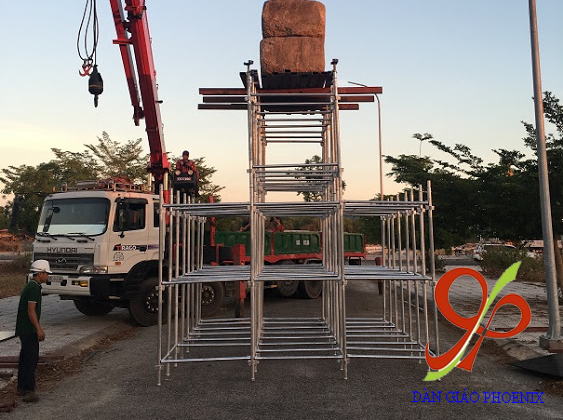

Hình ảnh Kiểm định tải trọng hệ giàn giáo nêm Phoenix thực tế tại công trường trước sự chứng kiến của nhà thầu, giám sát công trình.

tải trọng dàn giáo nêm

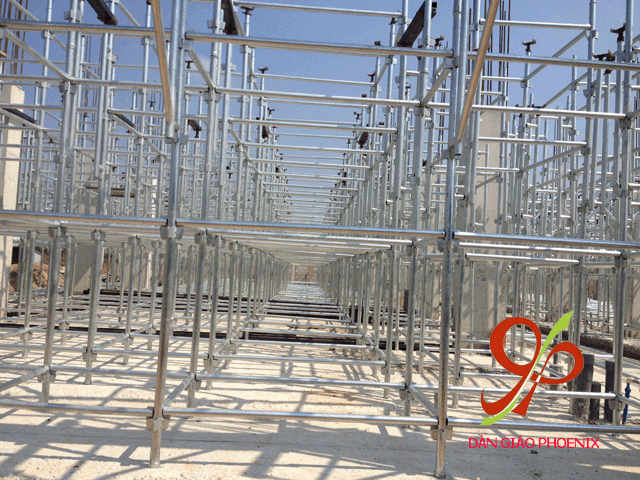

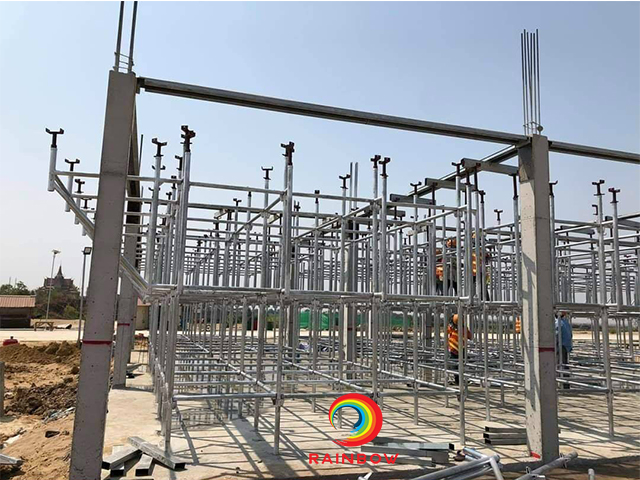

 Một số hình ảnh lắp đặt hệ giáo nêm tại công trình.

giáo nêm



giáo nêm phoenix
