HỆ GIÀN GIÁO RINGLOCK

   HỆ GIÀN GIÁO RINGLOCK hay còn gọi là giàn giáo đĩa, đây là hệ giàn giáo chống sàn tối ưu nhất trên thị trường Việt Nam. Về qui cách thì không khác với hệ giáo nêm, song điều đặc biệt là các điểm liên kết chắc chắn và an toàn khi lắp dựng.

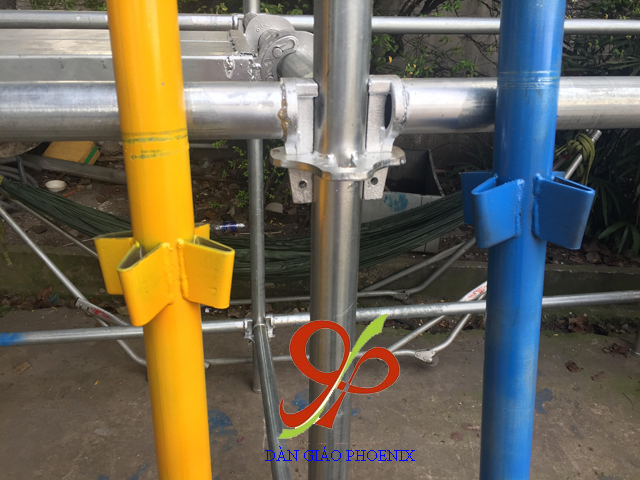

   Hiện nay hệ giáo ringlock có 2 loại là giáo ringlock 4 lỗ và loại 8 lỗ. Đồng thời có 2 loại thanh giằng ngang là loại lắp ngang và lắp theo phương thắng đừng.

- Loại 4 lỗ không có liên kết chéo































- Loại giáo ring 8 lỗ ngoài liên kết ngang thì còn có liên kết chéo

- Hệ thanh giằng lắp dựng và tháo dỡ theo phương ngang so với liên kết đĩa, sử dụng chốt để định hình và giữ liên kết.

   Hệ thanh giằng lắp dựng theo phương thắng đứng theo phương cây chống ringlock.



   Giàn giáo Ringlock (còn gọi là giàn giáo đĩa) là hệ giàn giáo mô-đun hiện đại, được phát triển từ giàn giáo nêm. Hệ thống này đang được sử dụng phổ biến trong các công trình xây dựng dân dụng, cao tầng và công nghiệp.

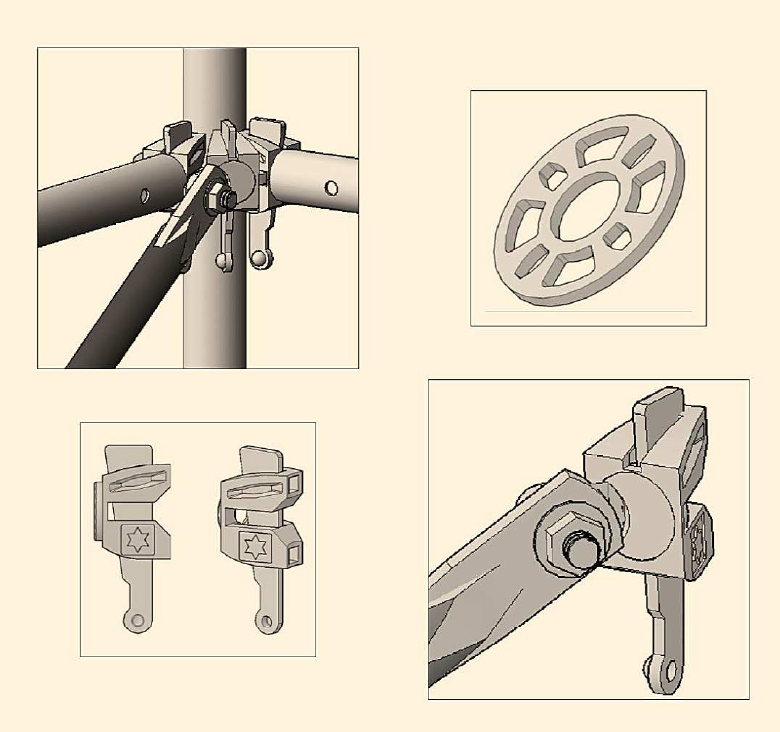

Cấu tạo chính

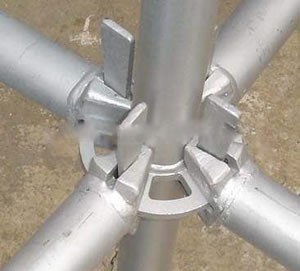

• Cột chống đứng: Làm từ thép ống (thường D42mm hoặc D49mm), trên thân có hàn các đĩa tròn (đĩa ring) cách đều nhau (thường khoảng 0,5m) để làm điểm kết nối.
• Thanh giằng ngang: Gồm các thanh dài (0,45m đến 1,45m) có gắn đầu giằng bằng thép đúc kèm chốt nêm để khớp vào đĩa ring.
• Thanh giằng chéo: Giúp tăng độ cứng, chịu lực và chống rung lắc cho toàn bộ khung giàn giáo.

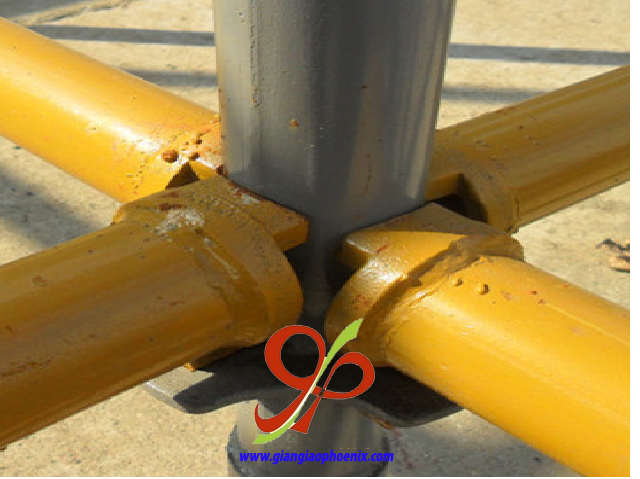

• Chốt nêm: Khóa chặt thanh giằng vào đĩa ring mà không cần dùng bulong phức tạp.
• Phụ kiện khác: Kích chân, kích đầu U, chống đà giữa, chống consol (chống vách thò ra ngoài), mâm giàn giáo

Ưu điểm nổi bật

• Liên kết vững chắc: Mối nối đa hướng (8 lỗ trên một đĩa), chịu tải trọng lớn và không bị rung lắc.
• Lắp dựng nhanh: Thao tác đóng chốt nêm đơn giản, giúp rút ngắn thời gian thi công gấp 2–3 lần so với giàn giáo truyền thống.
• Thẩm mỹ và gọn gàng: Các nút liên kết gọn gàng, dễ dàng tập kết, quản lý vật tư và tối ưu không gian công trường.
• Độ bền cao: Thường được mạ kẽm hoặc mạ kẽm nhúng nóng để chống rỉ sét, tuổi thọ lên đến hàng chục năm.

Ứng dụng

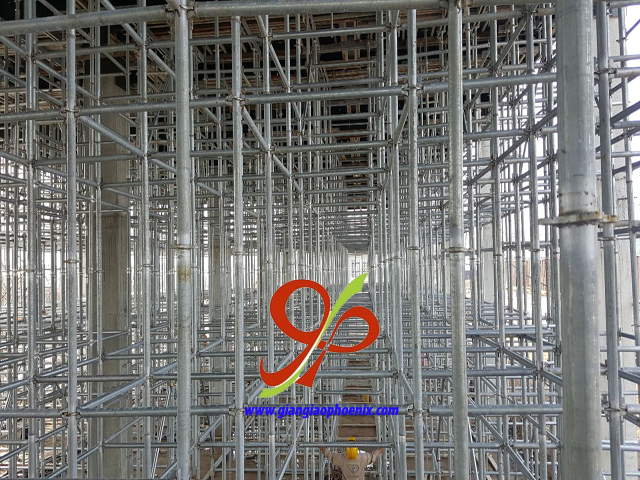

• Chống sàn bê tông, dầm đà, cột lớn.

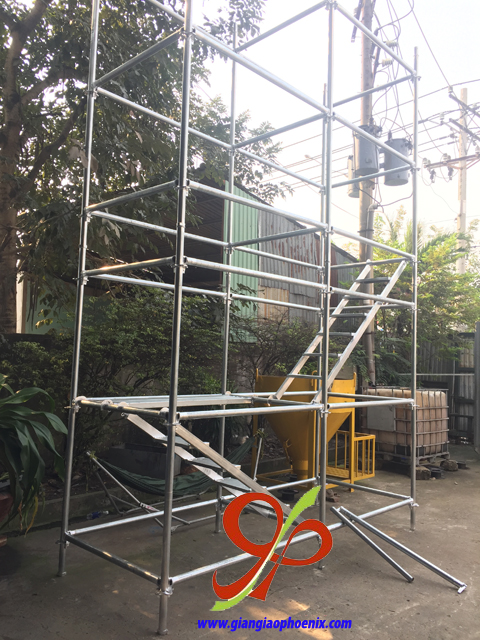

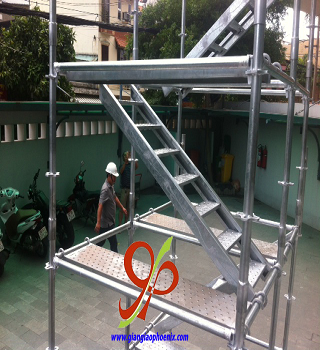

• Làm sàn thao tác phục vụ thi công, bảo trì.
• Hệ bao che ngoài công trình cao tầng, cầu đường, nhà máy thủy điện.

   Hệ giàn giáo ringlock được cấu tạo như sau: Hệ giáo ringlock là tổ hợp các bộ phận lại với nhau để tạo ra hệ chống đỡ bê tông, dầm sàn, vách một cách tối ưu và an toàn nhất.

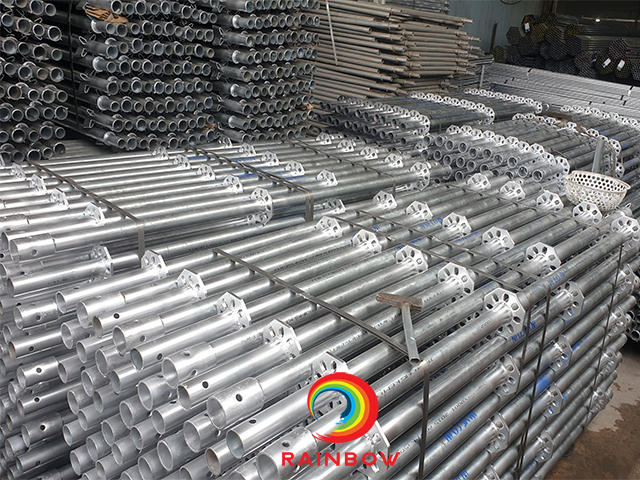

- Cây chống đứng ringlock được làm từ thép ống D49 hoặc D60 có độ dày 2ly hoặc 2.5mm có các khẩu độ chiều cao như sau:

+ Chống ringlock D49x2 - Cao 3m, có đầu nối,  3 cụm đĩa hoặc 6 cụm dĩa

+ Chống ringlock D49x2 - Cao 2.5m, có đầu nối, 3 cụm đĩa hoặc 5 cụm dĩa

+ Chống ringlock D49x2 - Cao 2.0m, có đầu nối 2 cụm đĩa hoặc 4 cụm dĩa

+ Chống ringlock D49x2 - Cao 1.5m, có đầu nối 2 cụm đĩa

+ Chống ringlock D49x2 - Cao 1.0m, có đầu nối 1 cụm đĩa hoặc 2 cụm dĩa

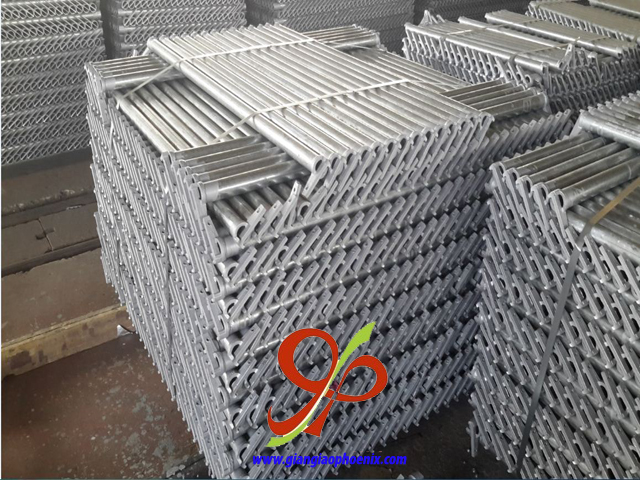

- Thanh giằng ngang hệ giàn giáo ringlock được làm từ thép ống D42 dày 2mm hoặc 1.8mm, có các chiều dài khác nhau để định hình khoảng cách các cây chống đứng ringlock theo các thiêt kế từng công trình. Giằng ngang có các chiều dài phổ biến như

+ Giằng ngang D42x2 - dài 1.45m, nêm giằng 10mm

+ Giằng ngang D42x2 - dài 1.15m, nêm giằng 10mm

+ Giằng ngang D42x2 - dài 0.95m, nêm giằng 10mm

+ Giằng ngang D42x2 - dài 0.45m, nêm giằng 10mm

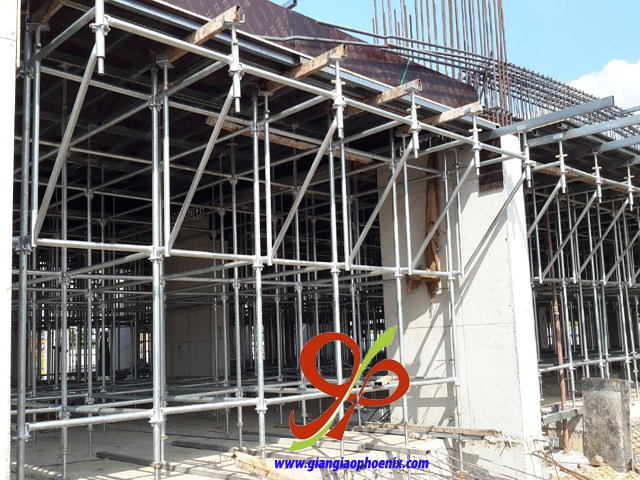

- Hệ chống consol chuyên dùng chống vách công trình

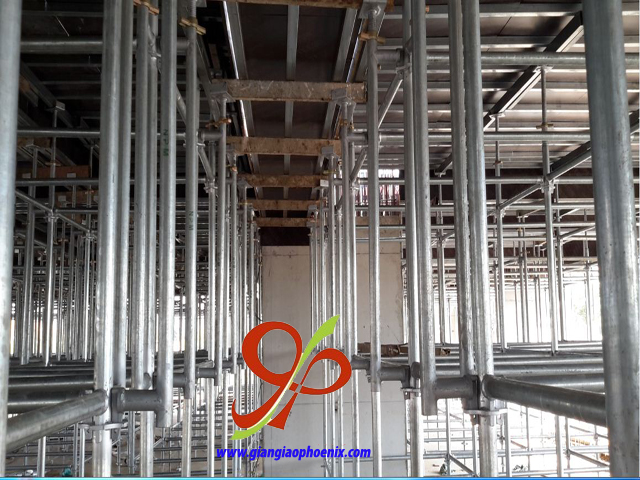

- Chống đà hệ giáo đĩa chuyên dùng chống đà hạ bậc so với sàn bê tông chính.

   Hệ giàn giáo ringlock hiện nay đa số được làm từ thép ống mạ kẽm hoặc nhúng kẽm nóng. Sản phẩm được kiểm định an toàn khi đưa vào sử dụng.

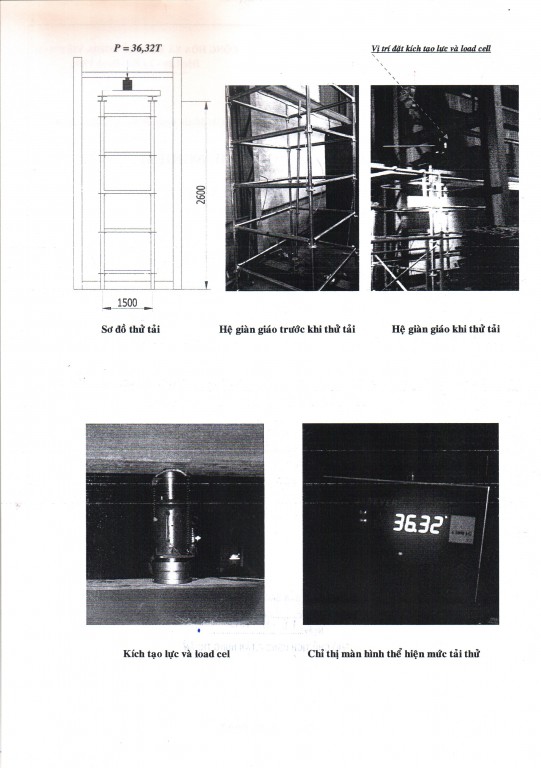

Kiểm định hệ giàn giáo ringlock công ty Phoenix :

   Chống ring tổ hợp 4 cây cao 2.6m, 5 cụm liên kết giằng ngang dài 1.5m thực hiện nén lực lên tới 36,32 tấn trong vòng 3h và kiểm tra không có biến dạng.

   Quí khách hàng cần tư vấn về kỹ thuật cũng như báo giá miễn phí từ chúng tôi vui lòng liên hệ để được phục vụ. Công ty Phoenix hỗ trợ miễn phí biện pháp cho tất cả khách hàng và công trình để nhà thầu có giải pháp tốt nhất.

Liên hệ phòng kinh doanh 0968148494 gặp Mr Quân

Hoặc qua mail quangquan.phoenix@gmail.com
